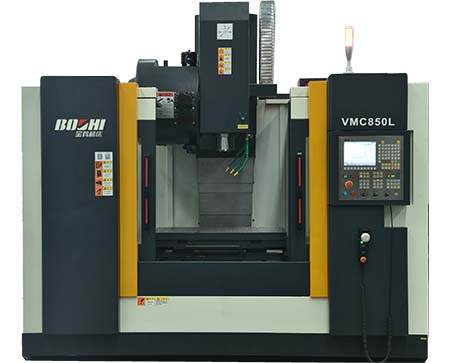

VMC650L/VMC850L/VMC1060L加工中心
概述：
機床 X、Y 軸采用線性導軌，Z軸采用矩形淬硬滑動導軌。
該系列機床適用于汽車、摩托車、機械制造、縫紉機、電機、儀器儀表等行業的閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序，適用加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面，既可用于中小批量多品種加工，也可以進入自動線進行批量。
技術規格：
技術規格 | 單位 | VMC650L | VMC850L | |
工作臺 | 工作臺面積（寬X長） | mm | 500×800 | 500×1000 |
T型槽（數量-尺寸×間距） | mm | 3-18×144 | 5-18×90 | |
允許負載 | kg | 350 | 450 | |
主軸 | 主軸錐孔 | / | ISO 40 | ISO 40 |
主軸電機功率（連續/15min.過載） | kW | 7.5/11 | 7.5/11 | |
主軸轉速 | r/min | 8000 | 8000 | |
行程 | X軸左右行程 | mm | 600 | 800 |
Y軸前后行程 | mm | 500 | 500 | |
Z軸上下行程 | mm | 500 | 500 | |
主軸端至工作臺面距離 | mm | 110-610 | 80-680 | |
主軸中心至立柱導軌距離 | mm | 560 | 560 | |
進給 | X、Y軸快速移動速度 | m/min | 32 | 32 |
Z軸快速移動速度 | m/min | 20 | 20 | |
切削進給速度 | mm/min | 10000 | 10000 | |
刀庫 | 刀庫容量 | pcs | 16/20/24 | 16/20/24 |
刀具重量 | kg | 8 | 8 | |
精度 | 定位精度(GB/T18400-2010) | mm | 0.014/0.014/0.020 | 0.014/0.014/0.020 |
重復定位精度(GB/T18400-2010) | mm | 0.010/0.008/0.013 | ||
其它 | 氣源流量 | L/min | 250 | 250 |
氣壓 | MPa | 0.6 | 0.6 | |
機床毛重 | kg | 6000 | 6500 | |
機床凈重 | kg | 5500 | 6000 | |
外形尺寸 | mm | 2400x2300x2300 | 2700x2500x2650 | |
技術規格 | 單位 | VMC1060L | |
工作臺 | 工作臺面積（寬X長） | mm | 600×1300 |
T型槽（數量-尺寸×間距） | mm | 5-18×100 | |
允許負載 | kg | 600 | |
主軸 | 主軸錐孔 | / | BT 40 |
主軸電機功率（連續/15min.過載） | kW | 7.5/11 | |
主軸轉速 | r/min | 8000 | |
行程 | X軸左右行程 | mm | 1000 |
Y軸前后行程 | mm | 600 | |
Z軸上下行程 | mm | 600 | |
主軸端至工作臺面距離 | mm | 80-680 | |
主軸中心至立柱導軌距離 | mm | 655 | |
進給 | X、Y軸快速移動速度 | m/min | 24 |
Z軸快速移動速度 | m/min | 20 | |
切削進給速度 | mm/min | 10000 | |
刀庫 | 刀庫容量 | pcs | 16/20/24 |
刀具重量 | kg | 8 | |
精度 | 定位精度(GB/T18400-2010) | mm | 0.020/0.014/0.020 |
重復定位精度(GB/T18400-2010) | mm | 0.010/0.010/0.013 | |
其它 | 氣源流量 | L/min | 250 |
氣壓 | MPa | 0.6 | |
機床毛重 | kg | 8500 | |
機床凈重 | kg | 8000 | |
外形尺寸 | mm | 3200x2800x2800 | |
